🌸「朝顔」とは何か？🌸
仮設足場に咲く鉄の花の正体・種類・設置基準をゼロから解説
工事現場に“もう一つの朝顔”が咲いてるって知ってました？
読了目安：8分
花じゃなくて、鉄です。今日はこの“もう一つの朝顔”の正体を、写真やイラストを見ながらゼロからわかりやすく解説していきます。
▼この記事の内容は動画でも解説しています
朝顔とは何か？
足場の「中」ではなく「外」を守る設備

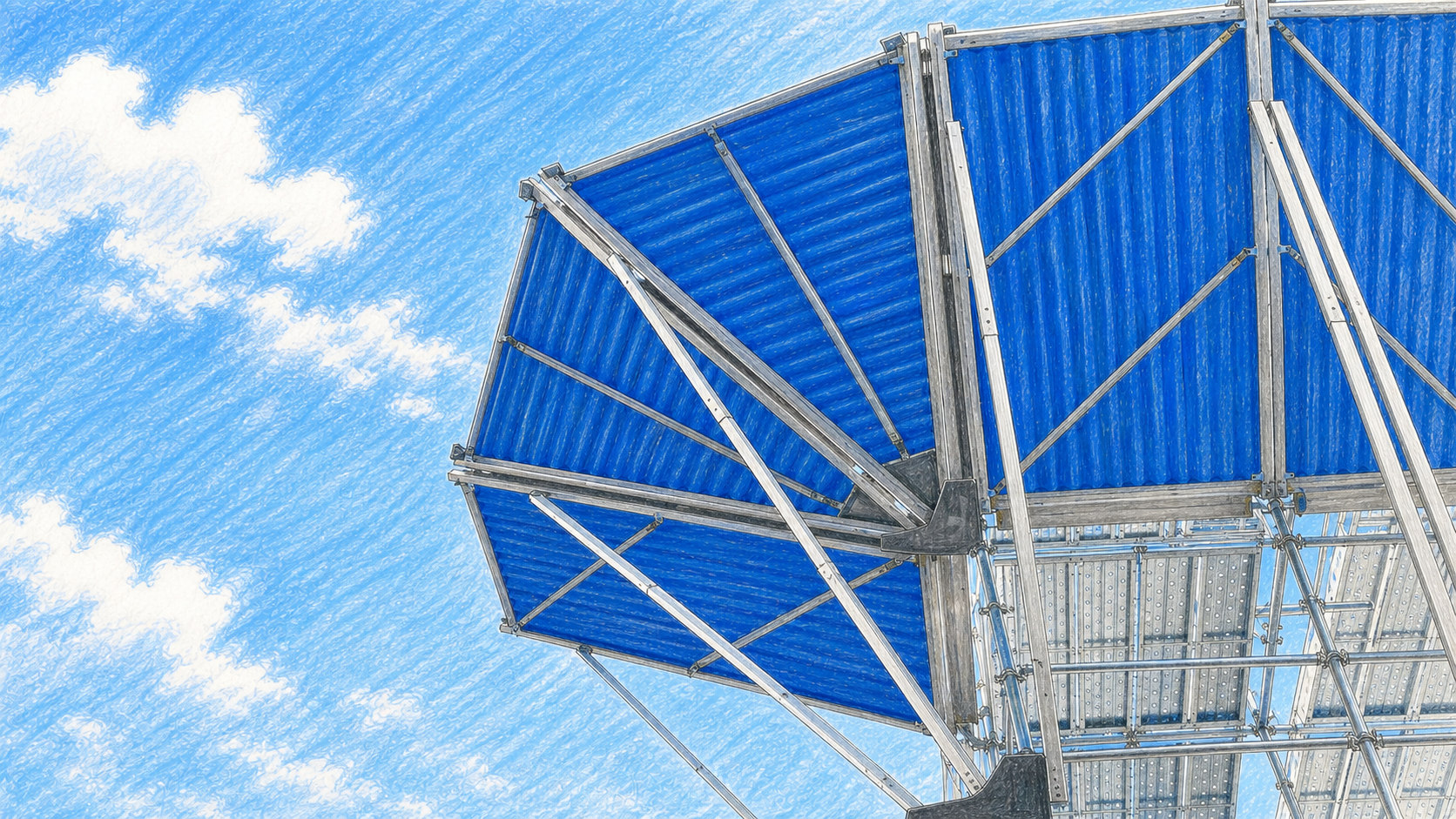

工事現場の足場をよく見ると、外側に斜め上向きに張り出した板を見かけることがあります。これが「朝顔」です。正式名称は「防護棚」といいますが、現場ではほぼ「朝顔」で通じます。

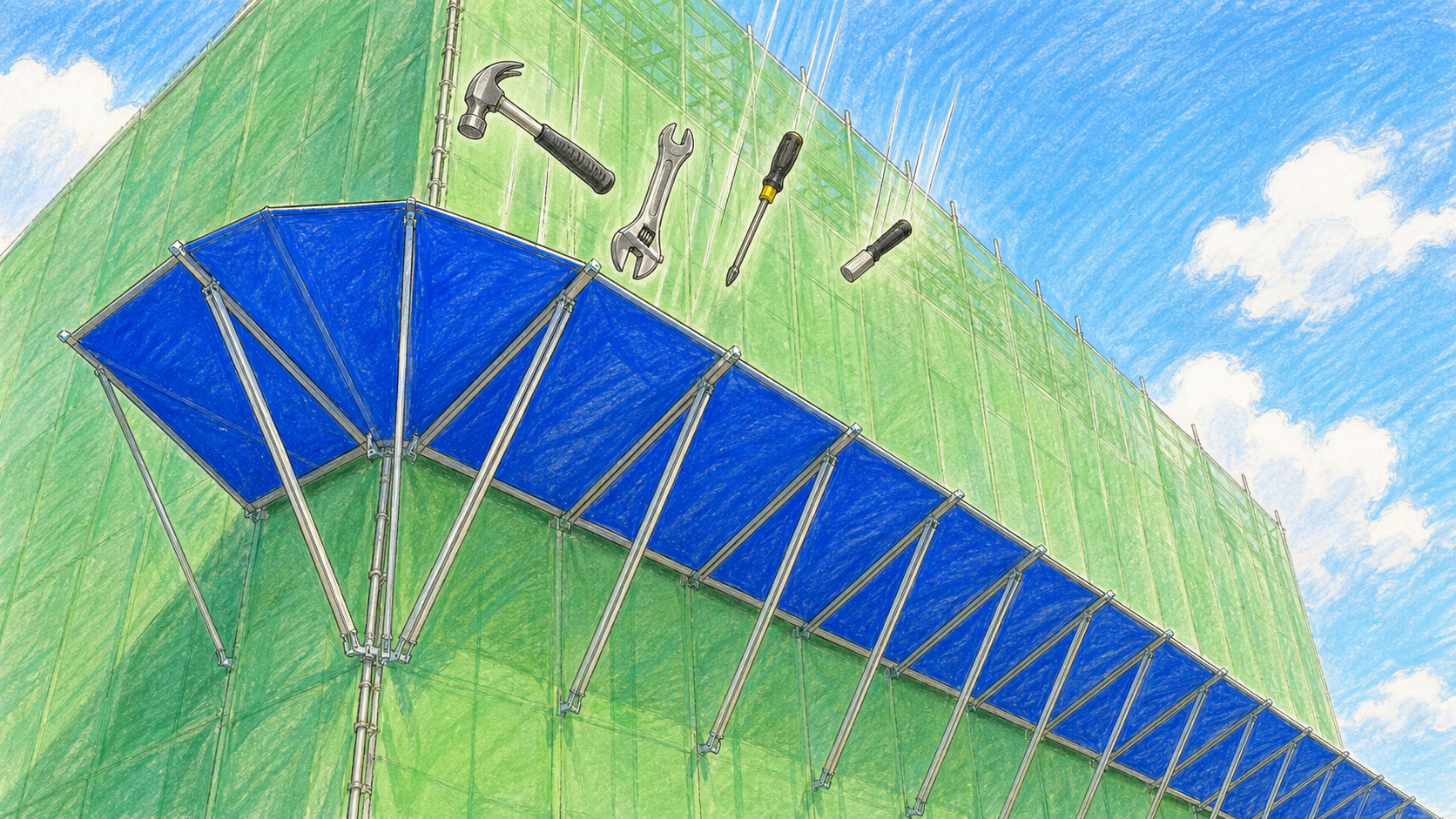

足場そのものは、中で作業する職人さんを守るための設備。それに対して朝顔は、足場の外にいる人——つまり工事現場の前を歩く歩行者や車を、上からの落下物（工具や資材）から守るための設備です。同じ現場の設備なのに、守る相手が真逆なんですね。
もし朝顔がなければ、工具がひとつ落ちてきただけで大変な事故になってしまいます。こうやって真上に朝顔があるだけで、下を歩く人は守られているんです。だから朝顔は「建物を作るための道具」というより、「街の安全を守るための盾」なんですね。
名前の由来は「花の朝顔」にそっくりな形

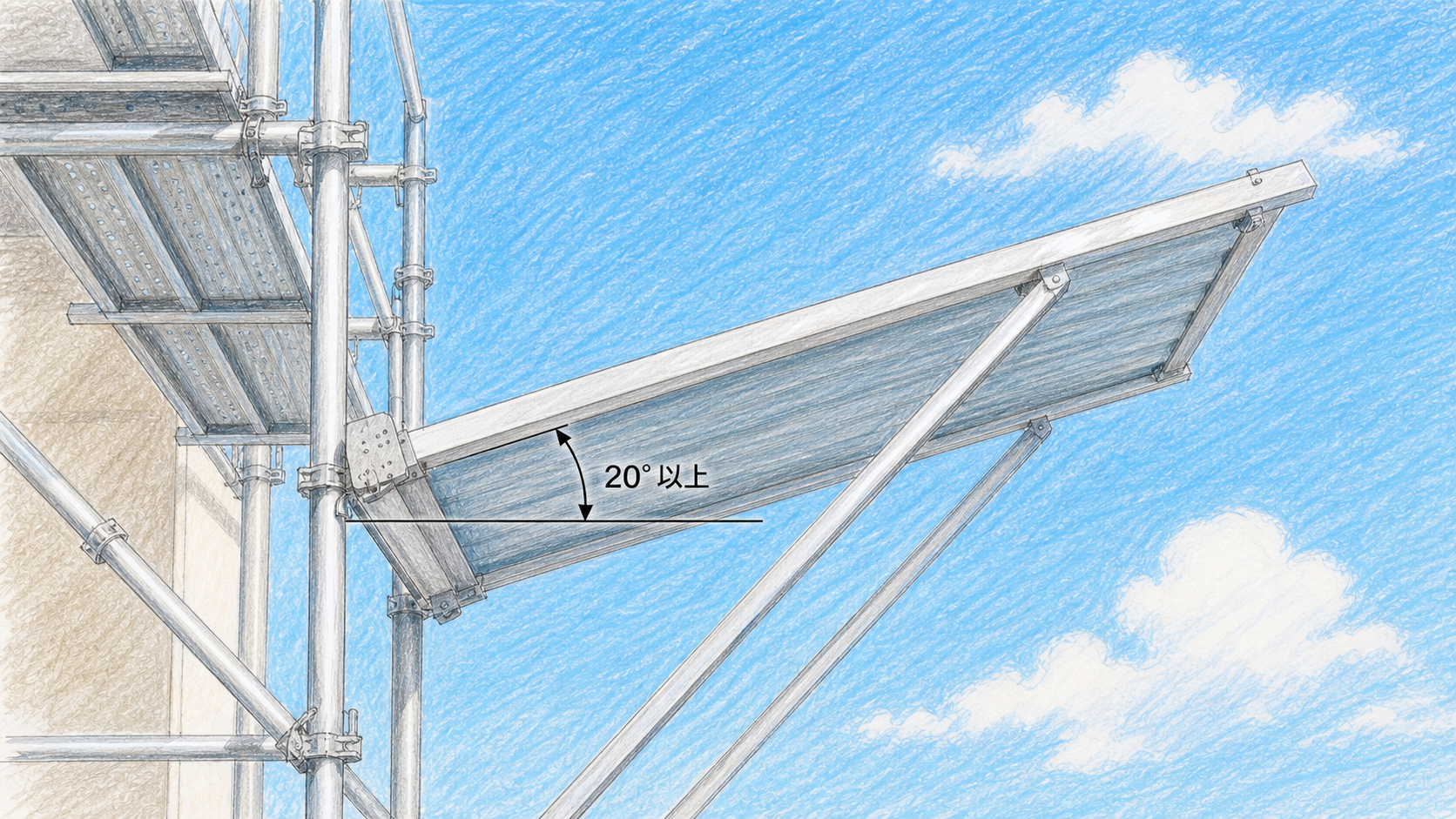

では、なぜ「朝顔」という名前がついたのか。朝顔は落下物を受け止めるために、水平よりやや上向きに傾斜させて設置します。この斜めに開いた形が、花の朝顔が咲いている姿にそっくりだったことから、この名前がついたと言われています。
朝顔の種類を解説【進化の歴史つき】

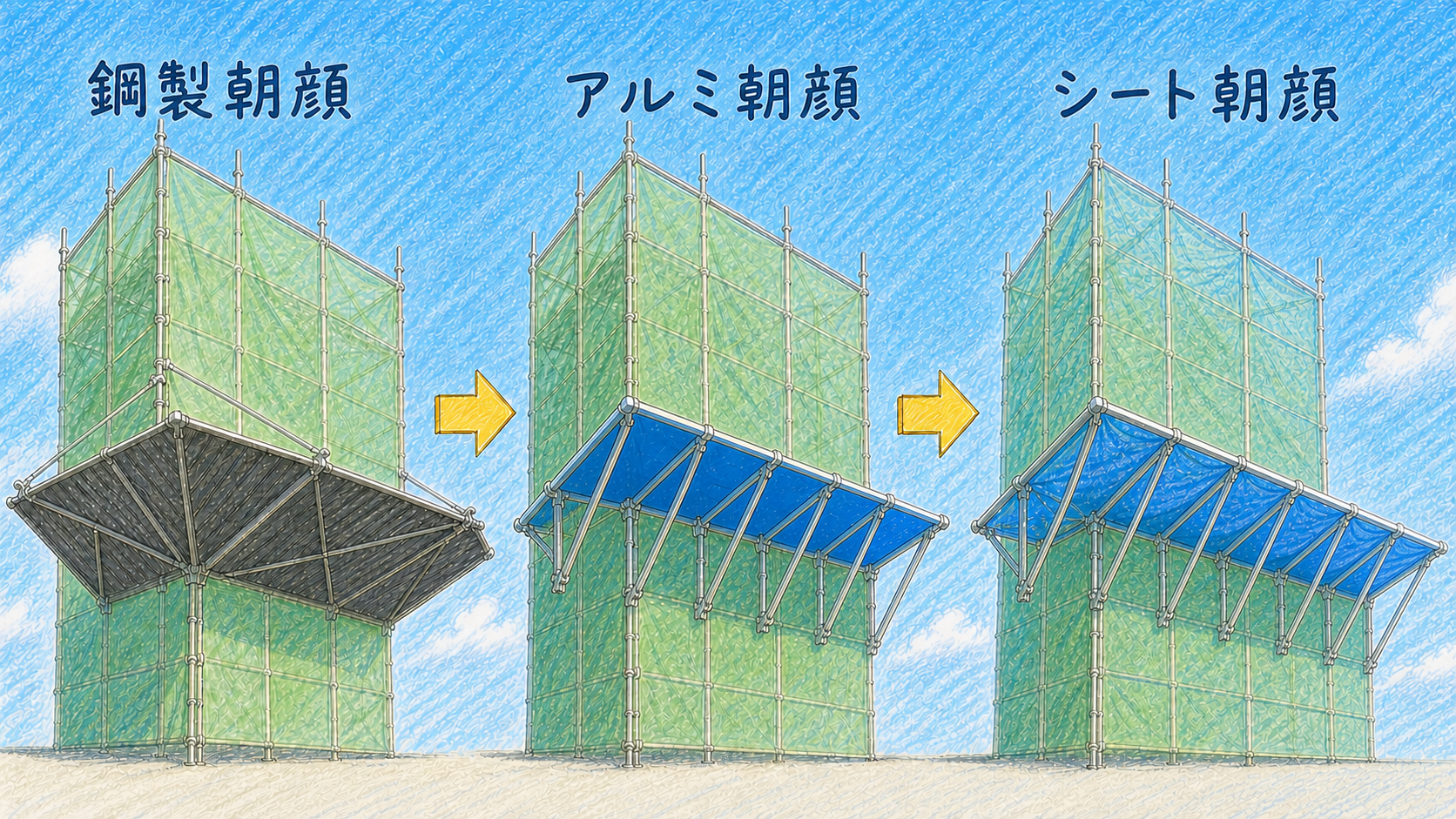

朝顔には大きく分けて「既製品」と「手作り」の2系統があります。既製品は時代とともに素材が進化してきた歴史があるので、順番に見ていきましょう。

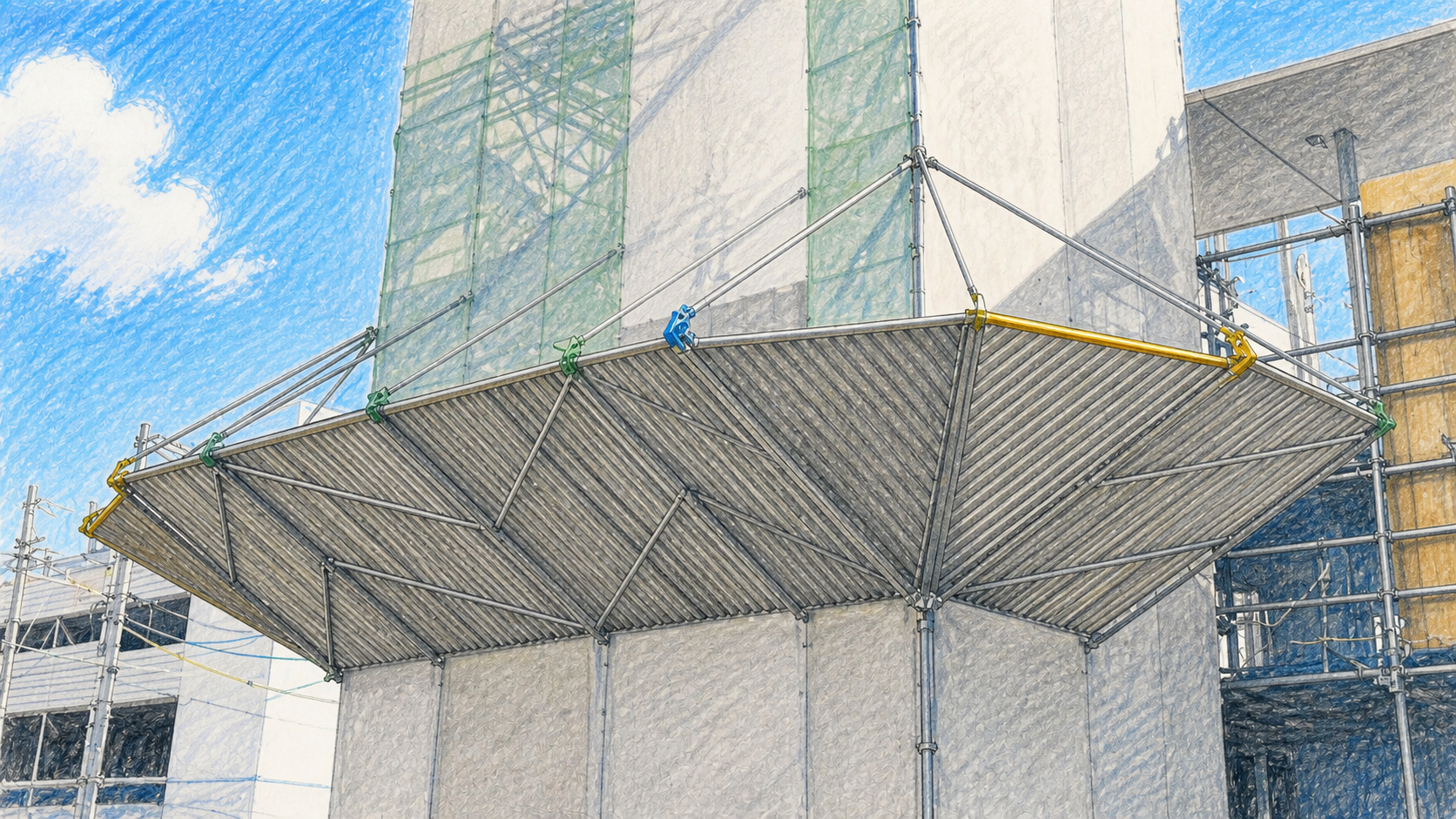

① 鋼製朝顔（通称：鉄朝顔）
元祖と言えるのがこの鋼製朝顔。がっしりした鉄の骨組みに鉄の板で、頑丈で耐久性は抜群です。ただし、とにかく重い。運搬のときトラックに数が積めない、現場での取り回しも大変。この「重さ」が一番のデメリットでした。

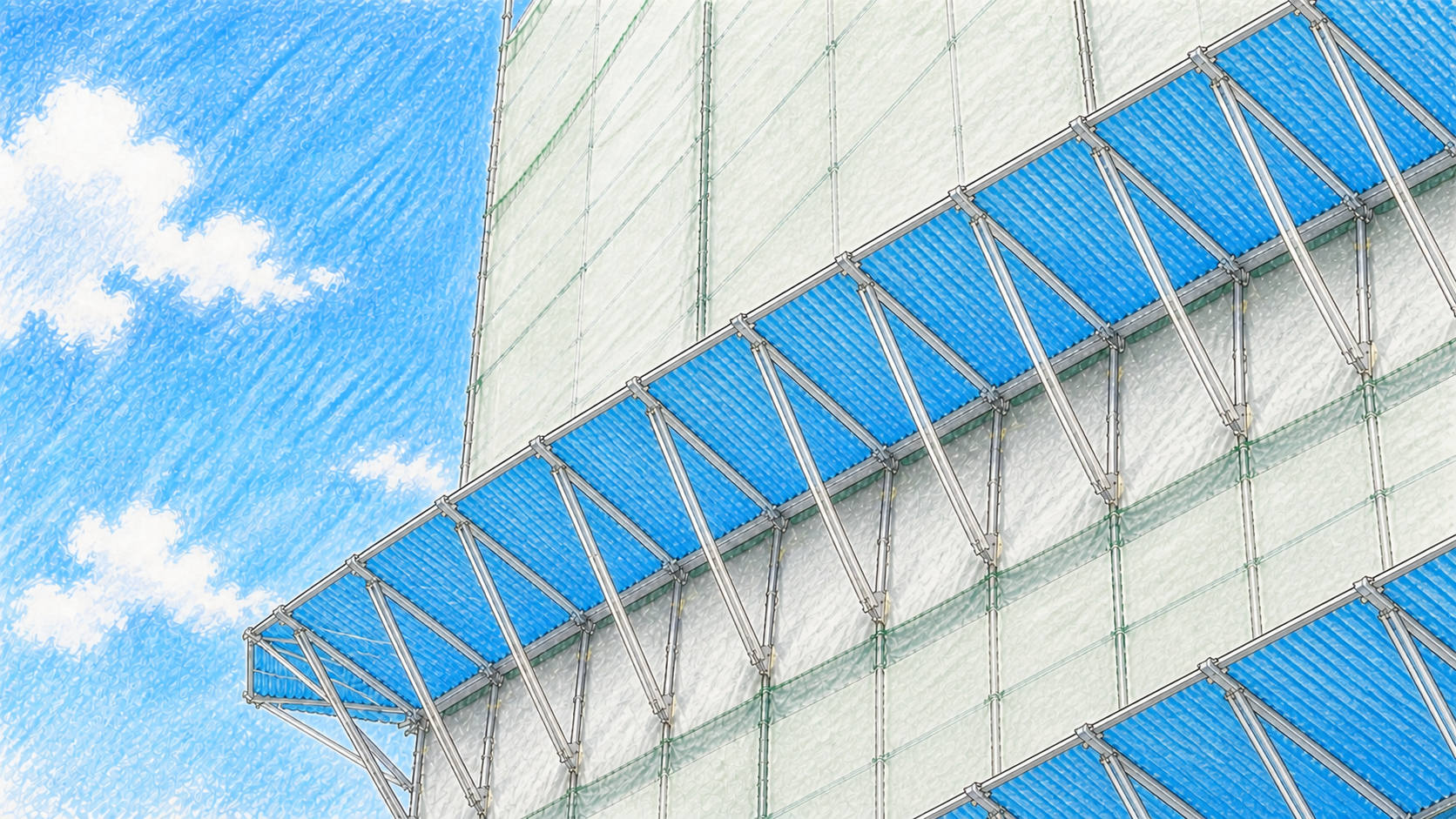

② アルミ朝顔（アルインコ社など）

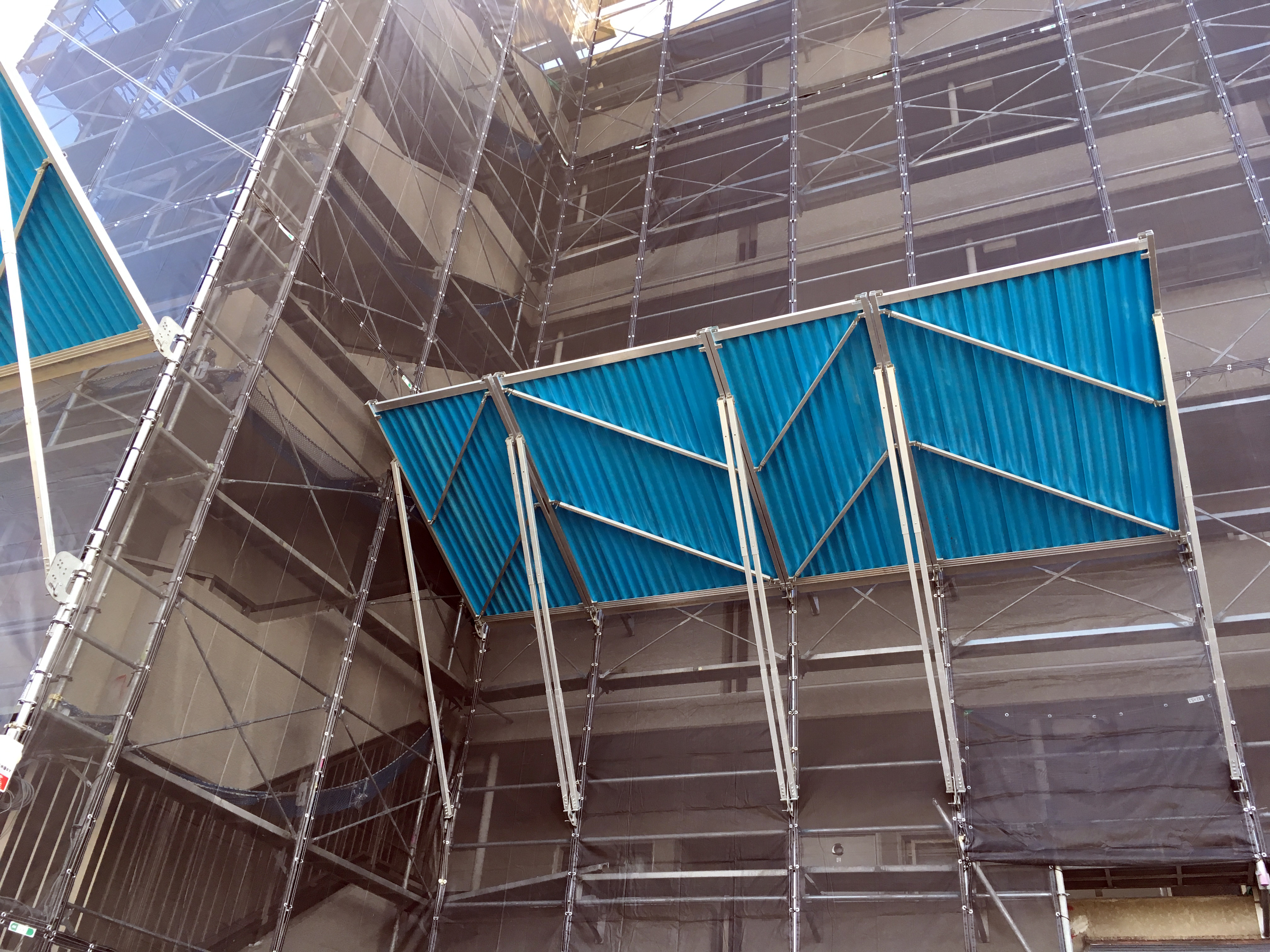

鉄朝顔の弱点を解消したのがアルミ朝顔です。フレームが軽いアルミ合金になり、板の部分には「FRP」という素材が採用されています（FRPについては後述します）。これにより、鋼製と比べて可動部が約40%も軽量化。2人で組立・解体できるようになりました。

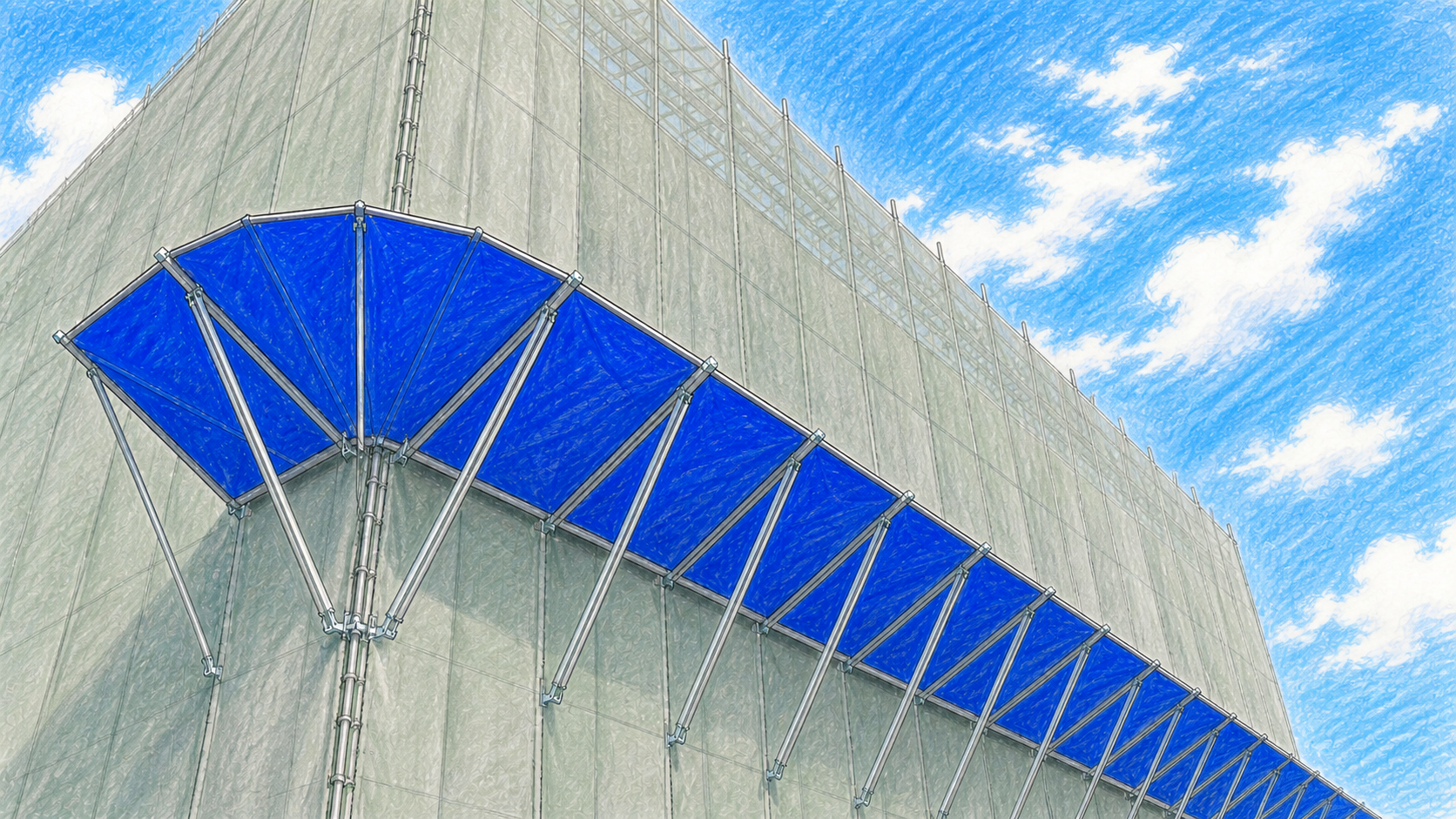

③ シート朝顔（東阪工業「ハピネス」、ジャストビギン「楽美」など）
さらに後発で登場したのがシート朝顔です。板の部分がシートになっているのが見た目の一番の違い。面板の重さは鉄の3分の1程度まで軽くなり、隙間をシートで完全に養生でき、開閉も一人でできます。鉄朝顔の弱点を解消したのがアルミ朝顔、そこからさらに進化したのがシート朝顔、という流れです。
④ セーフウイング（信和）

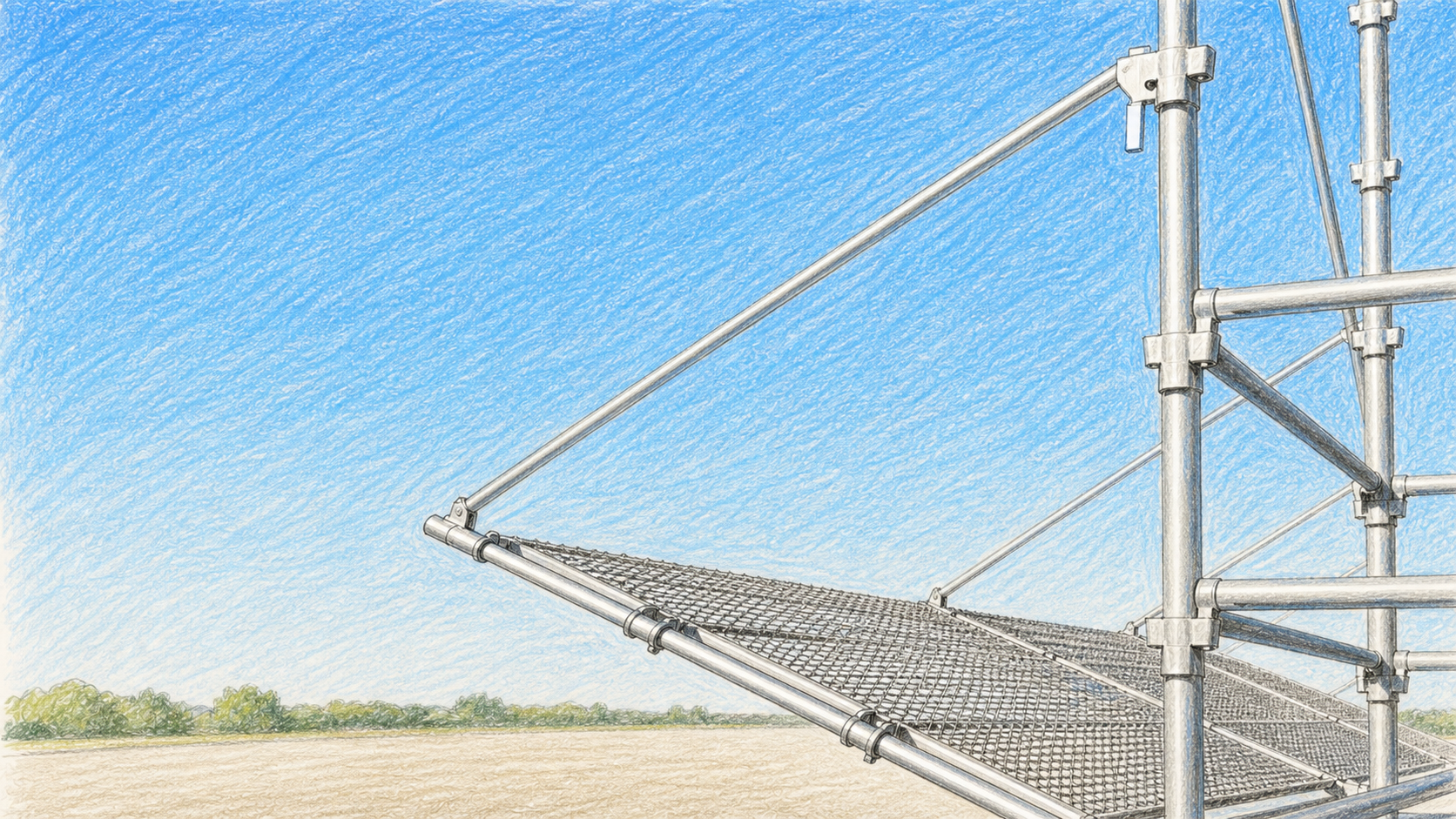

既製品と手作りの中間くらいの位置づけの製品です。本格的な朝顔が設置できない現場や、マンション改修工事で住民さんの出入り口の頭上を守るときに使われます。
⑤ 手作り朝顔・簡易朝顔

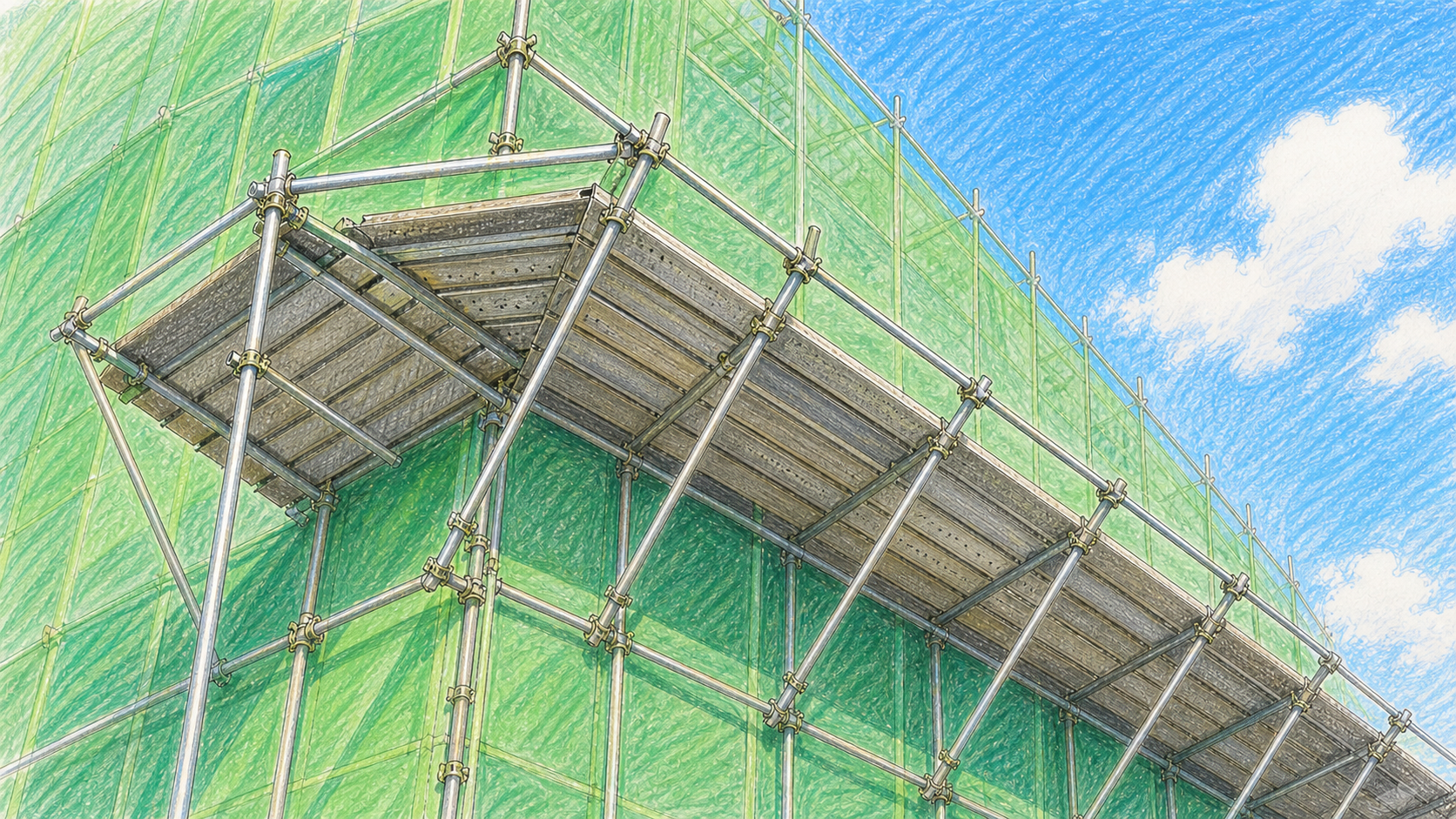

単管・自在クランプ・足場板といった、普段足場を建てるのに使う材料を組み合わせて現場で自作するのが手作り朝顔です。既製品がリースできないときや、予算を抑えたい現場で登場します。

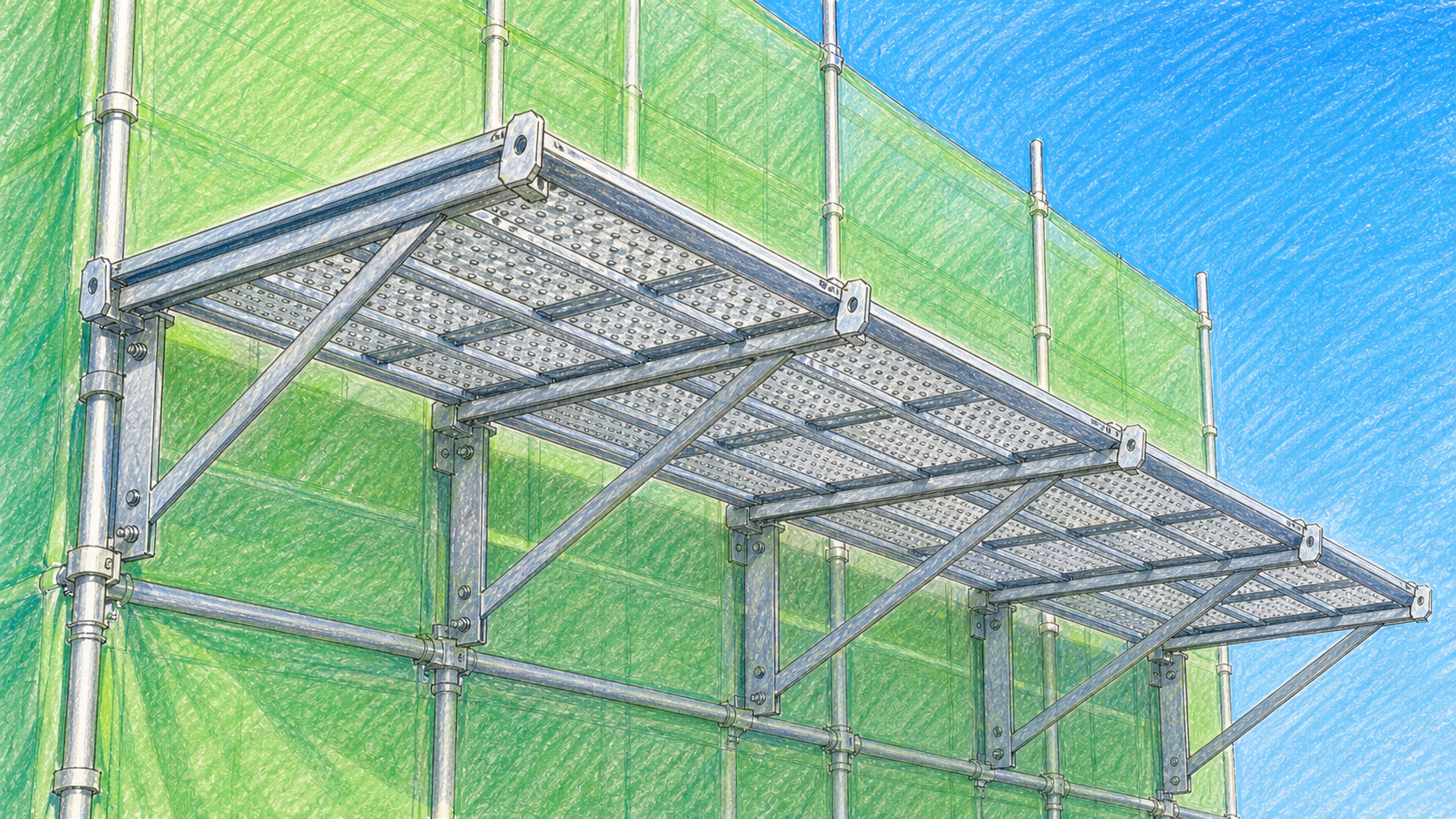

似たものに簡易朝顔もあり、こちらはブラケット（足場から水平に張り出す金具）にアンチ（滑り止め付きの踏み板）を乗せて作ります。
FRPってどんな素材？

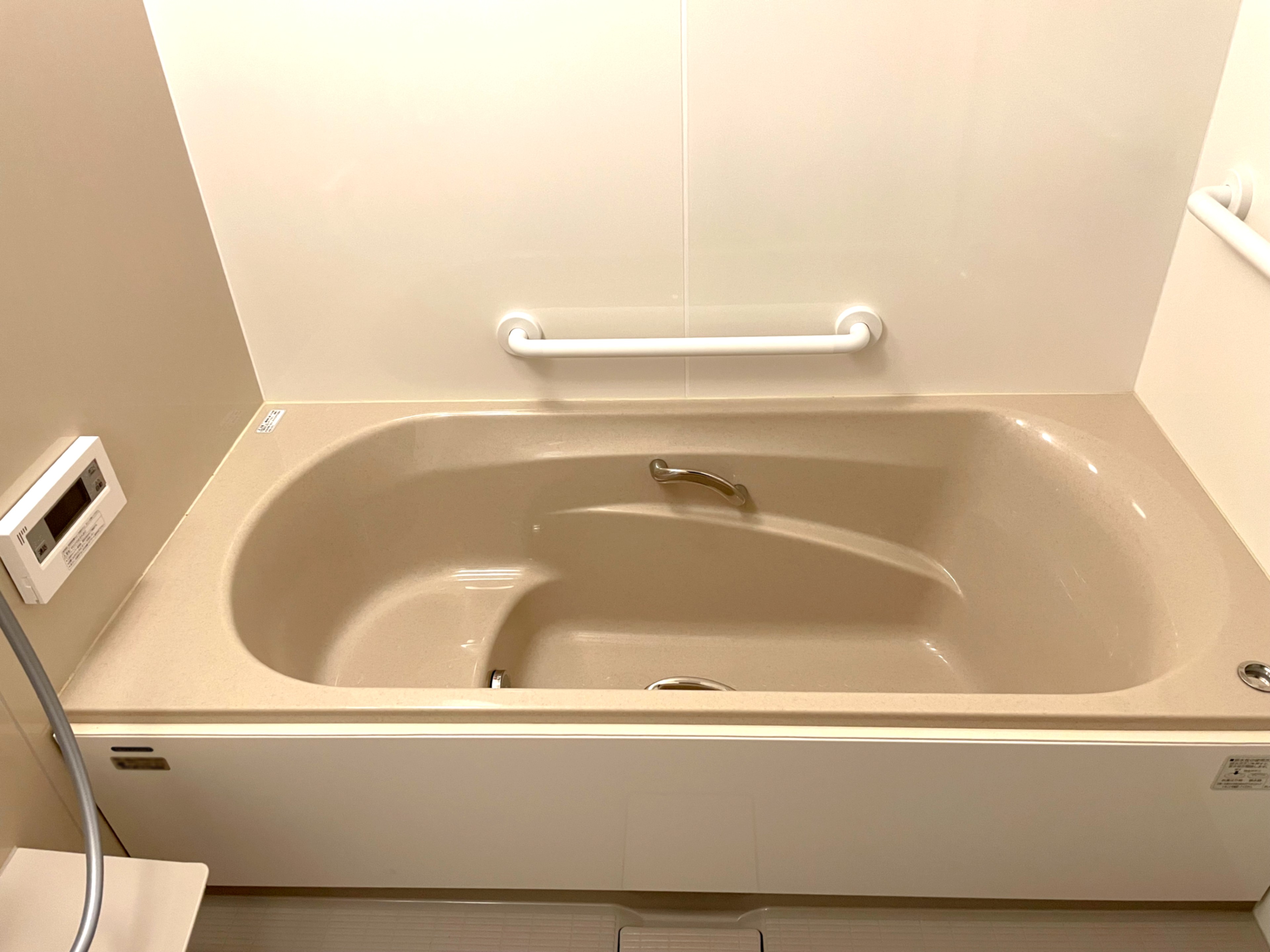

先ほど出てきたアルミ朝顔の板に使われている「FRP」。正式には「繊維強化プラスチック」といって、ガラス繊維に樹脂を混ぜて作られた素材です。実はこれ、お風呂の浴槽に一番よく使われている素材です。
軽いのに丈夫で、しかも錆びない。だからこそ、高いところに取り付ける朝顔の板にぴったりなんですね。
朝顔の設置基準【2m以上・20度以上が重要】
朝顔は、実は法律で設置の基準が決められています。根拠は国土交通省告示第496号「建設工事公衆災害防止対策要綱」です。
どんなときに設置義務が出るのか

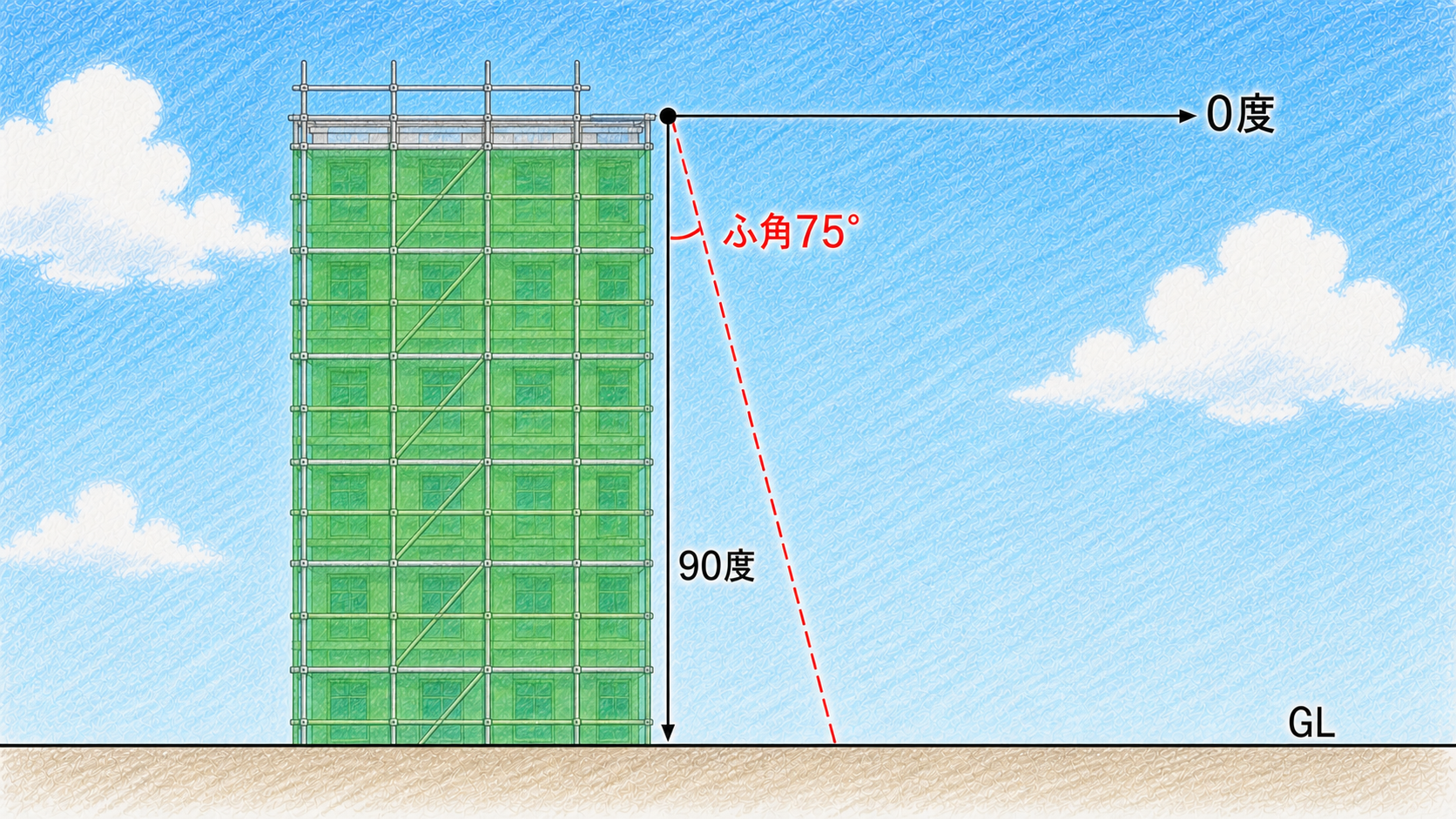

建築工事をしている部分からふ角75度を超える範囲、または水平距離5m以内に、隣の家や人・車の通り道がある場合に設置義務が出ます。「ふ角」というのは聞き慣れない言葉ですが、工事してる場所を頂点にして、地面に向かって測った角度のことです。真下が90度、真横が0度。

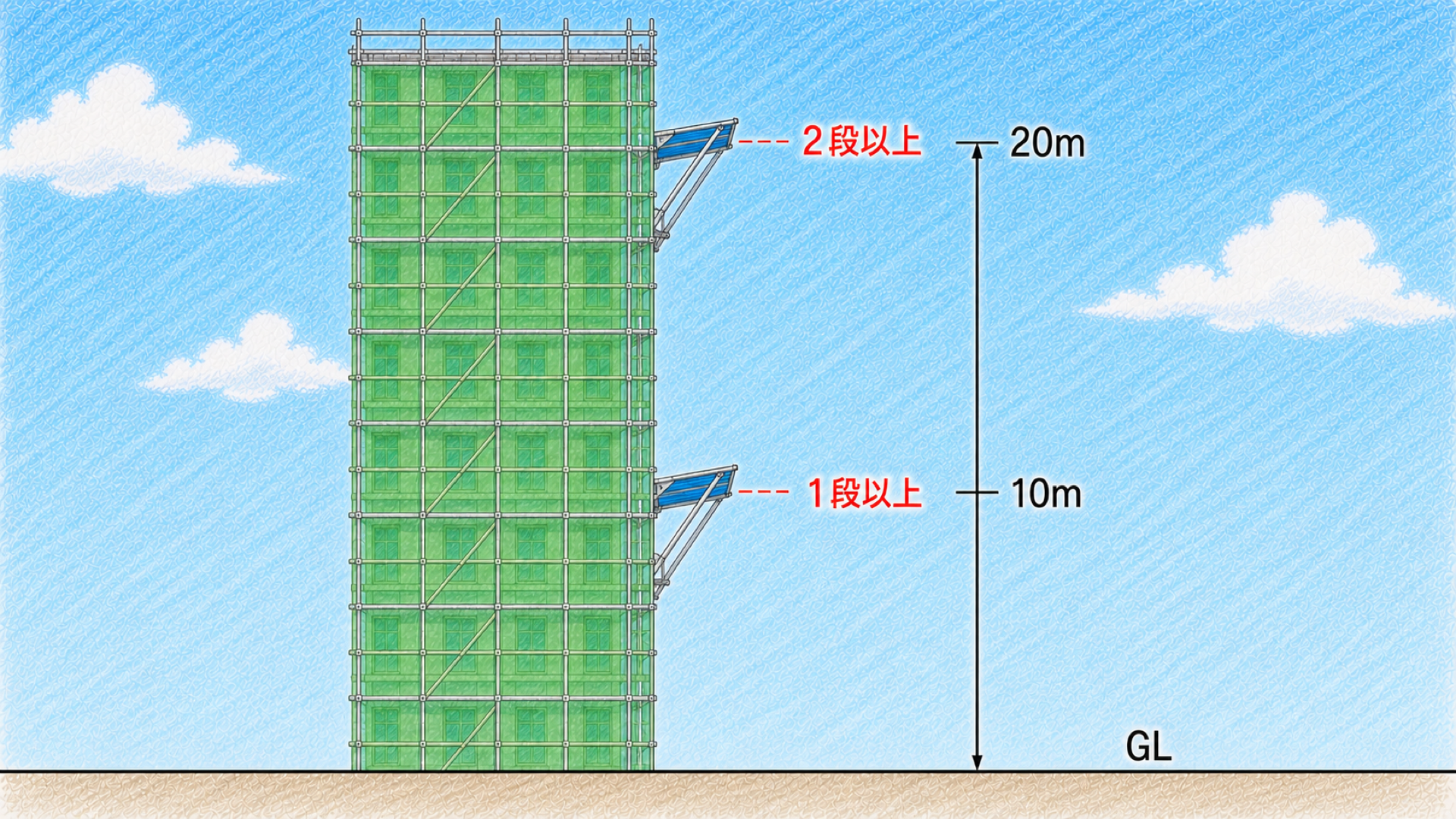

さらに、地盤面からの高さが10m以上なら1段以上、20m以上なら2段以上の朝顔が必要です。最下段は工事部分の下10m以内に設置します。
図面で一番使う「2つの数字」

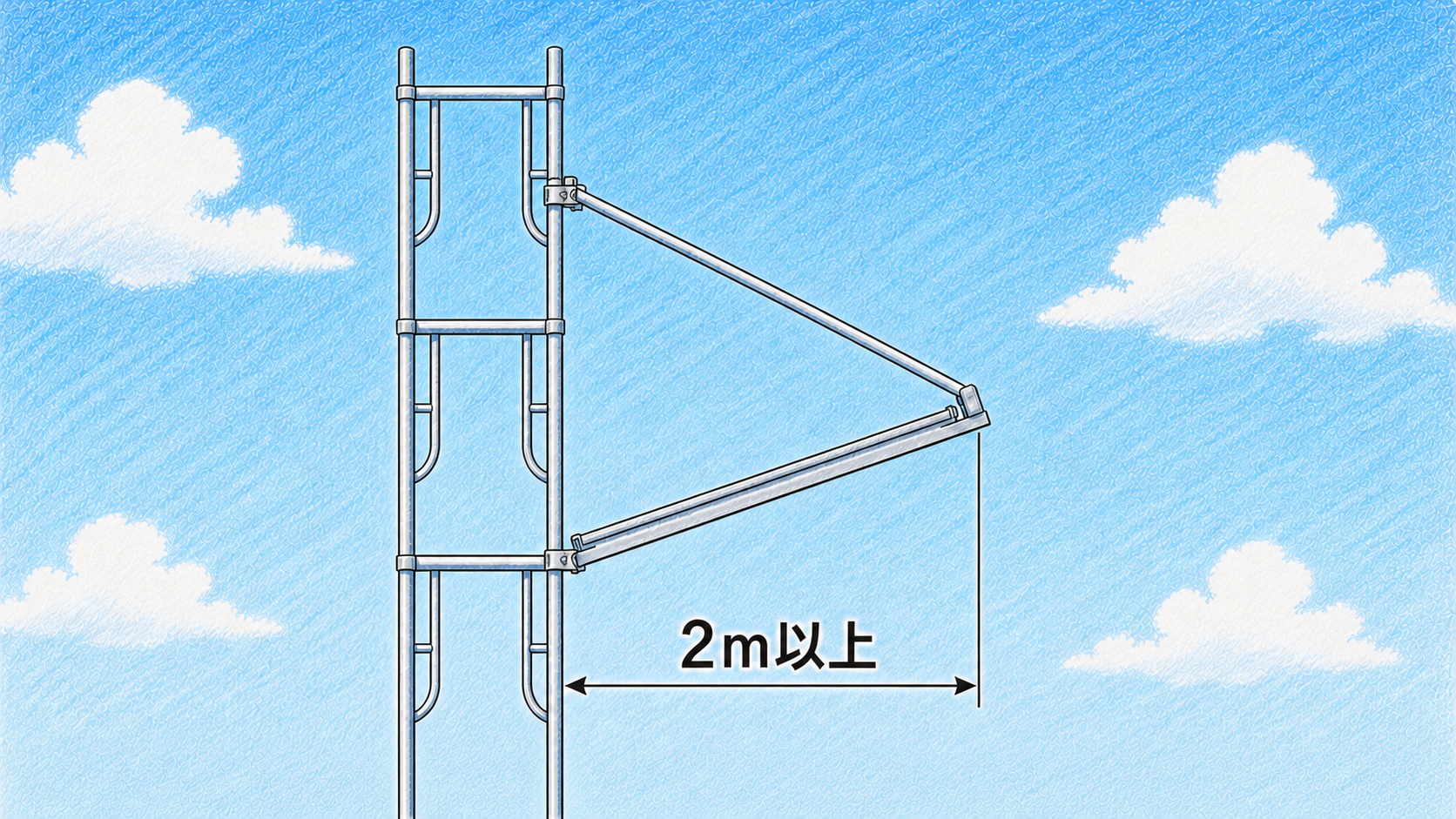

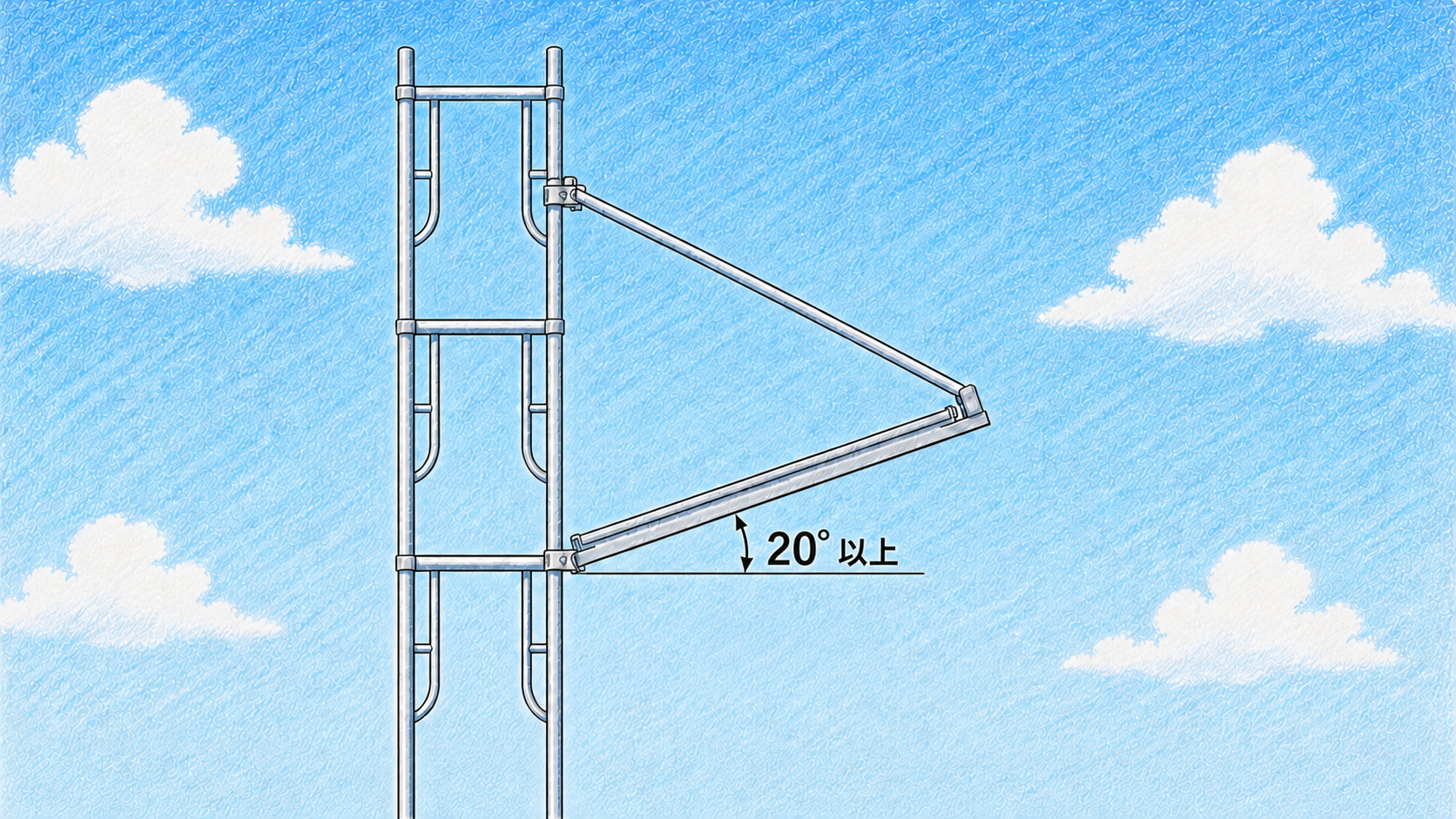

朝顔は水平距離で2m以上突出させ、水平面と20度以上の角度をつけて、風・振動・衝撃・雪の重さで脱落しないよう堅固に取り付けることが法律で決まっています。
朝顔の知識、身についた？
- 朝顔の一番の役割は？
- 朝顔という名前の由来は？
- FRPとはどんな素材？
- 朝顔の水平距離の基準は？
- 朝顔の取付角度の基準は？
動画を見ながら挑戦すると、全問正解できるかもしれません。ぜひチャレンジしてみてください。
そして実はこのクイズ、裏検定があります。全10問・100点満点の「朝顔検定・裏検定」をGoogleフォームでご用意しました。前半は動画のおさらい5問、後半は動画で出題しなかった上級編5問です。
🌸 朝顔検定・裏検定に挑戦する
まとめ
- 朝顔は、落下物から足場の外にいる人を守るための設備
- 名前の由来は、傾けた形が花の朝顔に似てるから
- 種類は既製品（鋼製→アルミ→シートと進化）と手作りの2系統
- 設置基準は法律で決まっていて、特に2m以上・20度以上は図面を描くなら必修
